آموزش وریلاگ - جلسه 10 :

آموزش وریلاگ آموزش Verilog

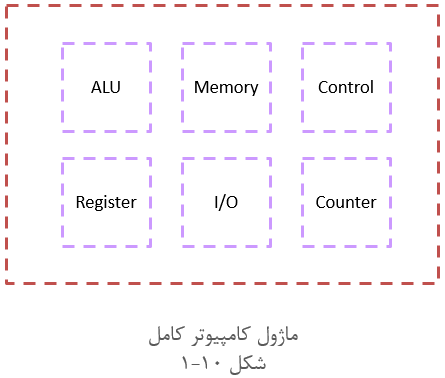

فرض کنید توی یه پروژه ای نیاز به نوشتن برنامه حافظه داریم . مثلا به ما گفتن یک ریز پردازنده رو به زبان وریلاگ طراحی کنید :

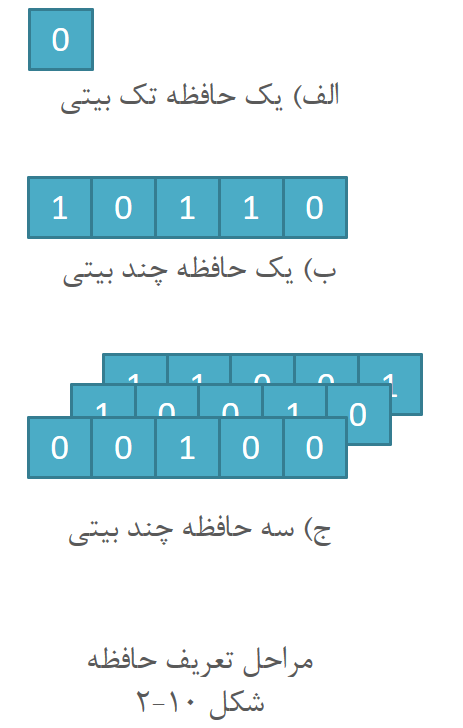

همونطور که میبینید ما باید بخش های مختلفی رو کُدنویسی کنیم که یکی از اون بخش ها ، حافظه است . ما چیزِ از پیش ساخته شده ای نداریم که به عنوان حافظه معرفی کنیم ، بلکه خودمون باید یجوری تعریفش کنیم . اصلا حافظه چیه ؟ بیاین یه بار مرور کنیم . حافظه یه تعداد خونه است که این خونه ها دو تا ویژگی دارند ، اولا میشه توشون مقدار گذاشت و دوما این خونه ها آدرس دارند . مثلا میشه گفت خونه 35 حافظه دارای مقدار 812 است. ما اگه یه سیگنال تک بیتی داشته باشیم انگاری یه خونه حافظه داریم که مقدارش فقط میتونه 0 یا 1 باشه ، حالا اگه این سیگنال بجای تک بیتی ، چند بیتی باشه ، ما یه خونه حافظه داریم که مقدارش میتونه یه عددی باشه مثلا همون 812 ، پس تا اینجا نصف راه رو رفتیم . اما مشکل اینجاست ما یدونه خونه حافظه نمیخوایم ، بلکه چندین خونه ی حافظه میخوایم مثلا هزار تا و هرکدوم هم آدرس خاص خودشو داشته باشه ، آیا حوصله مون میکشه هزار تا سیگنال تعریف کنیم ؟ خیلی سخته .

برای اینکار کافیه به ماژول بگیم که به تعداد n تا خونه ی مثلا 8 بیتی به من بده . در این صورت ما یه حافظه داریم که طول خونه های اون 8 بیت هست و مقدار هر خونه میتونه هشت بیت باشه و تعداد کل این خونه های حافظه هم n تا هست . آدرس هر خونه حافظه هم میشه از آدرس 0 تا n-1 که بصورت زیر نوشته میشه :

 1-
 2-
 3-
 4-
 5-
 6-
 7-
 8-
 9-

module MyMemory(



    );

    wire [7:0] MEM [1024:0];

endmodule

در واقع ما اومدیم سیگنال دو بُعدی تعریف کردیم یا همون بُردار دو بُعدی ، مهم نیست اسمش چیه ، اسم این سیگنال رو گذاشتیم MEM که اگه بخوایم یه خونه از حافظه رو صدا کنیم کافیه شماره یا آدرس شو جلوش بصورت MEM[n] بنویسیم که در اینجا MEM[3] یعنی خونه چهارم حافظه که محتواش 8 بیت داده است و یا MEM[0] یعنی خونه اول حافظه که محتواش 8 بیت داده است . در کُد بالا تعداد 1025 تا سیگنال واسطه ای 8 بیتی تعریف کردیم که نقش حافظه رو ایفا میکنه.

خب چرا این جلسه رو گفتم ؟ به دو دلیل ، اول اینکه اگه یجایی خواستید حافظه تعریف کنید ، اینجوری تعریف کنید . دلیل دوم اینکه من حقیقتا قصد داشتم یجوری سیگنال های دو بُعدی رو بهتون درس بدم . گفتم مثال بهتر از حافظه نمیشه زد ، برای همین حافظه رو بهونه کردم تا ازین طریق با سیگنال های دو بُعدی آشنا بشید. البته برای اینکه دست خالی هم نرید بیاین یه مثال باهم حل کنیم :

باتوجه به شکل بالا ، حافظه ای طراحی کنید که اگر سیگنال Read فعال شد، مقدار حافظه در آدرسِ موردنظر ، روی خروجی نمایش داده شود و اگر سیگنال Write فعال بود ، مقدار ورودی Din بر روی آدرس مورد نظر حافظه نوشته شود. توجه : در هنگام Write ، خروجی Dout مقدارش های-امپدانس شود.

 1-
 2-
 3-
 4-
 5-
 6-
 7-
 8-
 9-
10-
11-
12-
13-
14-
15-
16-

module MEMORY(
    input Read,
    input Write,
    input [7:0] Din,
    input [11:0] Address,
    output [7:0] Dout
    );

    wire [7:0] MyMEM [4095:0];

    assign Dout= (Read==1)? MyMEM[Address] : 8'bz;

    assign MyMEM[Address]= (Write==1)? Din;


endmodule

طبق کُد بالا ، برای مواقعی که سیگنال Read فعال است ، خروجی Dout رو مشخص کردیم که برابر با مقدار حافظه در آدرس مورد نظر باشه و اگه سیگنال Read فعال نبود ، خروجی های-امپدانس باشه . برای مواقعی که سیگنال Write فعال است ، مشخص کردیم خونه موردنظر مقدارش عوض بشه و برابر با Din بشه .
کد بالا دوتا ایراد داره ، ایراد اول اینکه ما اجازه نداریم یک wire رو با شماره ای نامشخص که هر لحظه ممکنه تغییر کنه ، مقداردهی کنیم . در خط 13 ، MyMEM یک wire با شماره [Address] هست که این آدرس ثابت نیست و هر لحظه میتونه یه مقداری داشته باشه ، بنابراین خطا داریم . پس باید MyMEM رو از نوع reg تعریف کنیم . ایراد دوم اینکه ، فرض کنید ما میخوایم به حافظه مون مقدار اولیه بدیم ، یعنی از ابتدای برنامه قبل از اینکه ماژول شروع به کار کنه خونه های حافظه ما مقدار داشته باشه . برای اینکار باید از ساختار initial استفاده کنیم . در این ساختار اجازه نداریم به wire ها مقدار اولیه بدیم و فقط میتونیم به reg ها مقدار بدیم . پس اینم یه دلیل دیگه که MyMEM باید reg تعریف بشه . خب ما MyMEM رو به عنوان سیگنال واسطه ای reg تعریف میکنیم و مشکلات حل میشه . اما یه مشکل جدید پیش میاد !! ما حق نداریم در ساختار assign یک reg رو مقداردهی کنیم ، بنابراین برای نوشتن خط 13 باید از ساختار always استفاده کنیم که در جلسات آینده بهش خواهیم رسید.

 1-
 2-
 3-
 4-
 5-
 6-
 7-
 8-
 9-
10-
11-
12-
13-
14-
15-
16-
17-
18-
19-
20-
21-
22-
23-
24-
25-
26-
27-
28-
29-
30-
31-
32-

module MEMORY(
    input Read,
    input Write,
    input [7:0] Din,
    input [11:0] Address,
    output [7:0] Dout
    );

    reg [7:0] MyMEM [4095:0];

    initial
         begin
	 MyMEM[0]=54;
	 MyMEM[1]=19;
	 // ...
	 // ...
	 // ...
	 MyMEM[4095]=28;
         end

    assign Dout= (Read==1)? MyMEM[Address] : 8'bz;

    always @(*)
    begin
	if(Write==1)
           MyMEM[Address]=Din;

    end



endmodule

در کُد بالا به خونه های حافظه مقدار اولیه دادیم و در انتها به کمک ساختار always حالت Write برنامه رو پیاده سازی کردیم ، فعلا شما این خط رو نادیده بگیرید تا در جلسات بعدی بهش برسیم. اگه این حالت ابهام رو دوس ندارید و ذهن کنجکاوی دارید ، ویدئو این جلسه رو رایگان دانلود کنید توی فیلم بیشتر توضیح دادم . دانلود فیلم جلسه
